共44张图纸。
本套办公室建筑面积为800平米,施工图纸主要含目录、隔墙尺寸图、平面、天栅、地面、立面索引图、前厅、过道、办公区、大 小会议室、阅览室、财务室、懂事长办公室等相关立面图和大样图。
含照明、插座(带电系统图和电气施工说明)和弱电图
附4张高清无水印效果图。
【大小】解压后10.3MB
【面积】800平米
【格式】dwg (2007版)

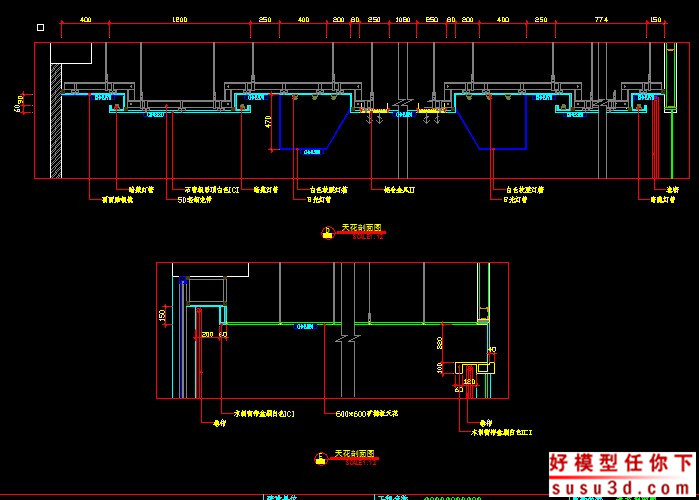

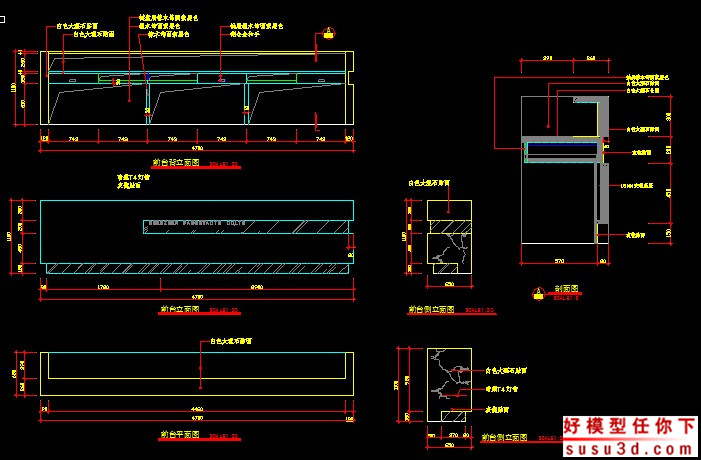

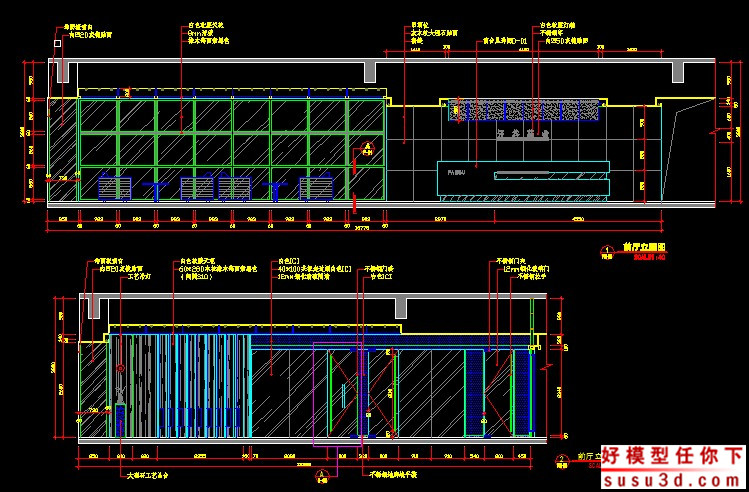

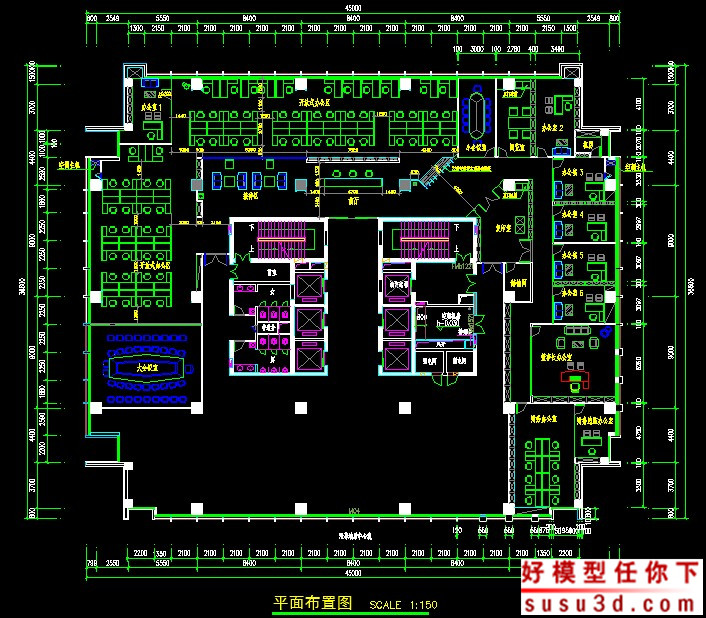

平面图和部分CAD截图

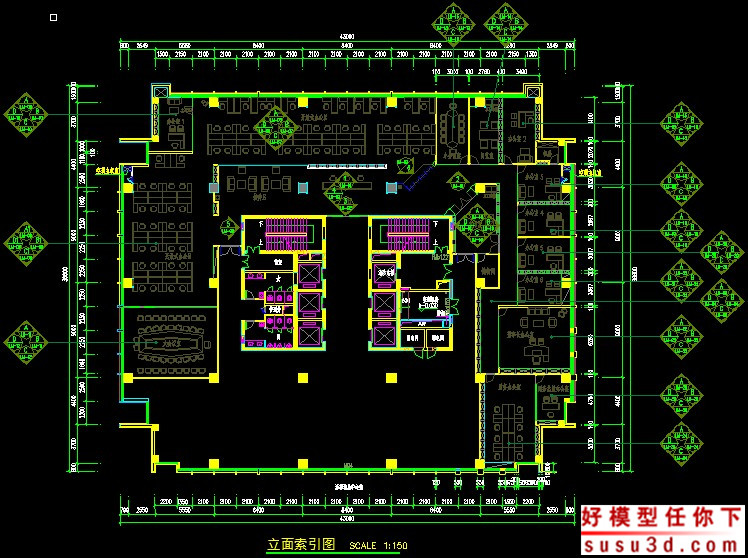

立面索引图(可查看有那些立面图纸)

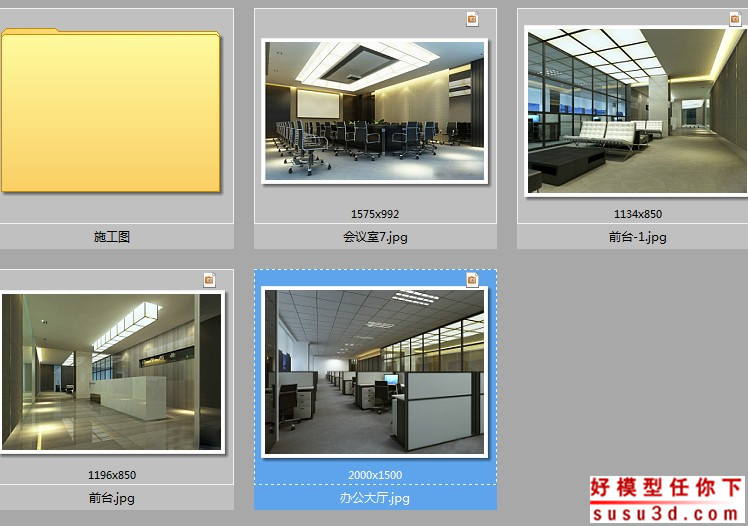

4张高清无水印效果图索引(像素大小见图下方)
部分效果图截图
