本套施工图共二层，含目录、设计说明、材料说明；各层的平面、天棚、地面、立面索引，公共区立面图、包厢等相关立面图和大样图。此套图无厨房设计，只含厨房的平面图。

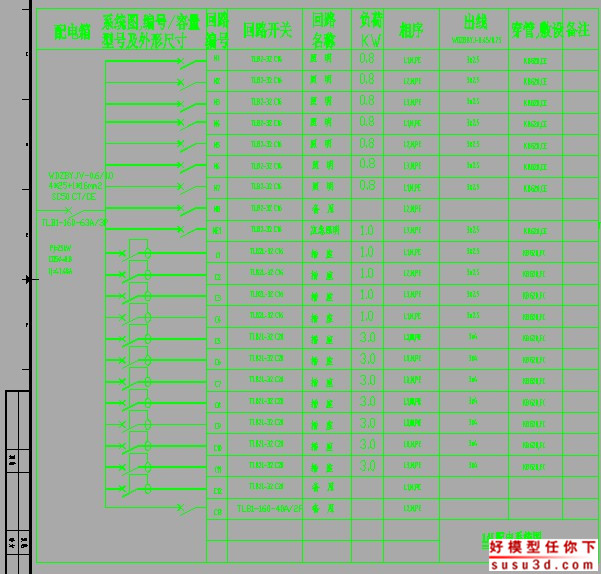

另附水，电路图（只含电系统图）
另附6张高清效果图
【大小】解压后130MB
【数量】1套文件(施工图带效果图)
【格式】dwg
【面积/楼层】一层：260平米；二层：280平米

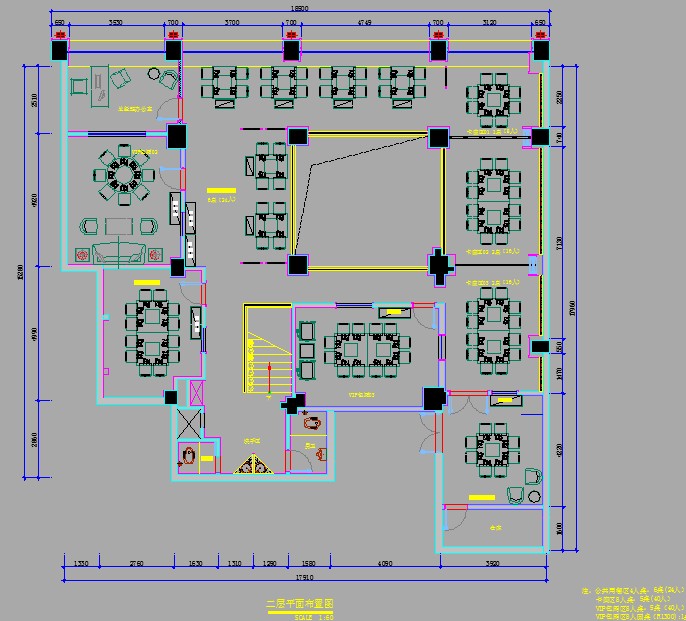

CAD各层平面截图

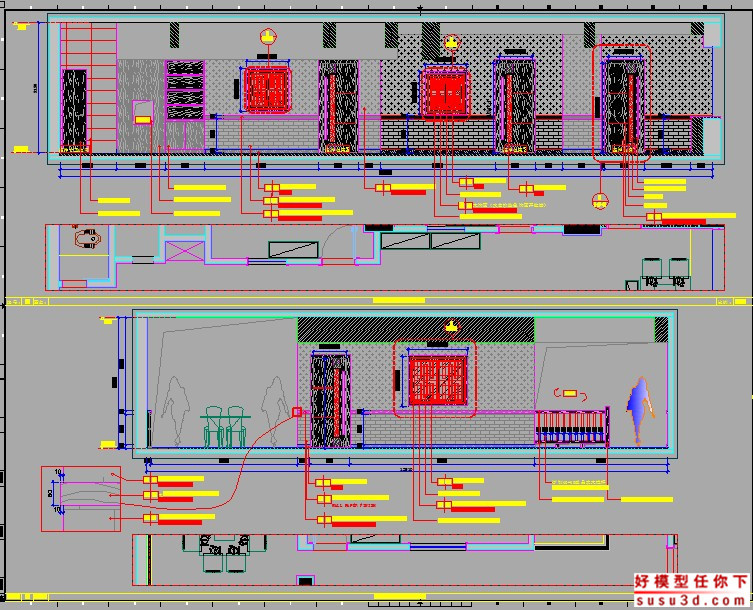

部分CAD截图

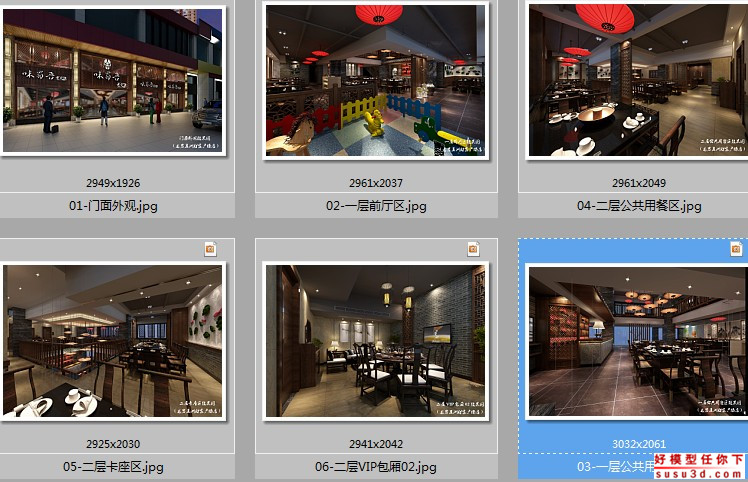

6张高清效果图索引（像素大小见小图下方）

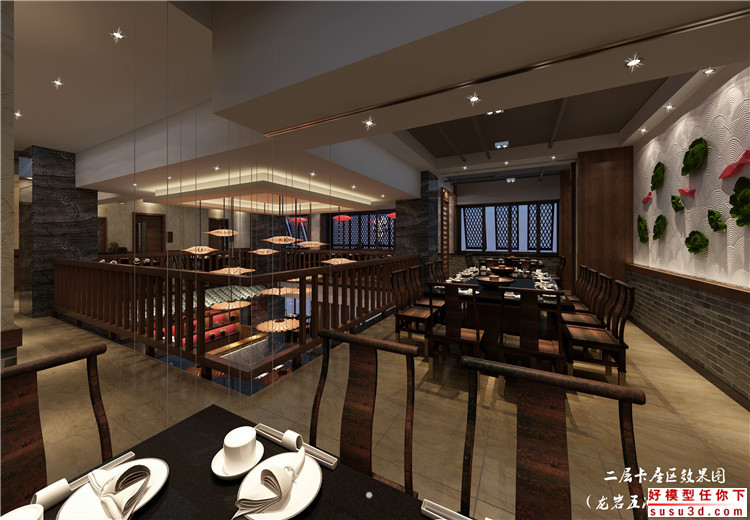

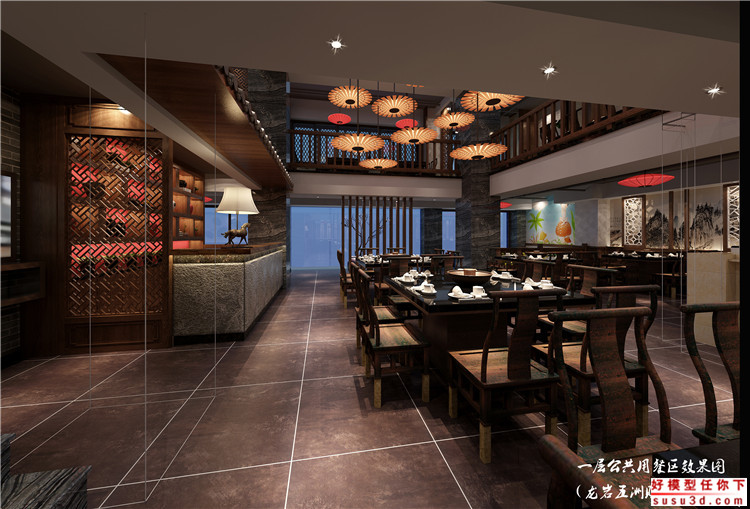

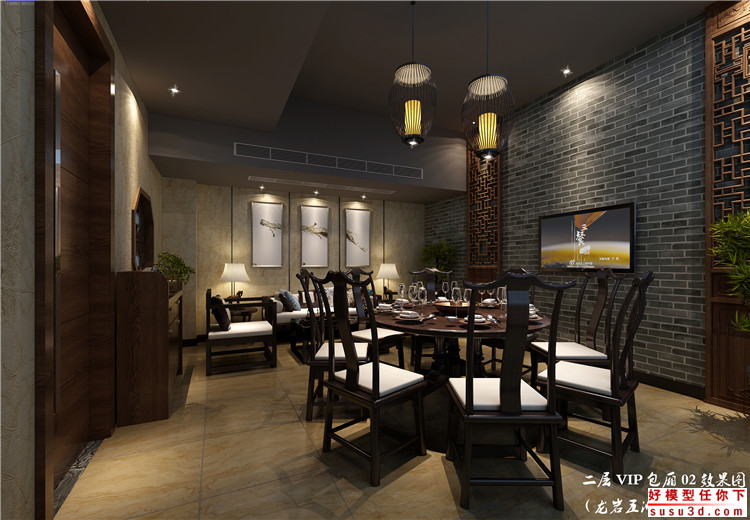

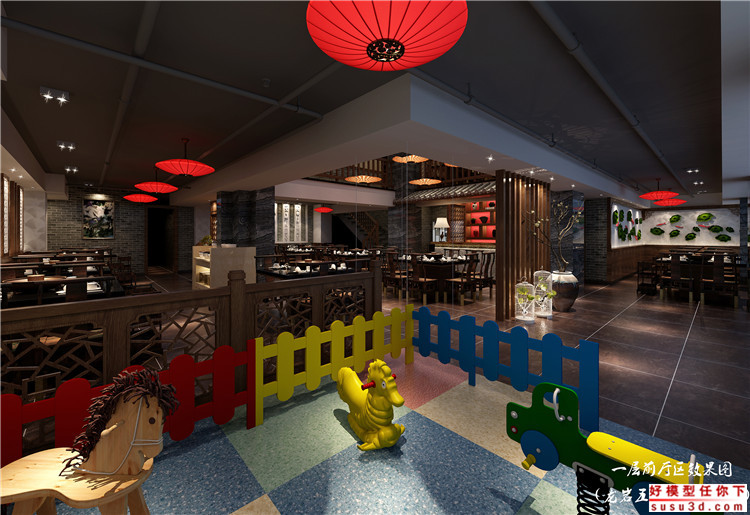

其中三张高清效果图（效果图右下方带名称)
